Стандарты фланцев, схемы расположения болтов и практические советы по выбору

При выборе фланцевого электромагнитного клапана для модернизации или новой установки соответствие стандарту фланца (ANSI/ASME, DIN, JIS, EN) и точному расположению отверстий для болтов является первым практическим шагом, позволяющим избежать доработок на месте. Помимо номинального размера трубы, подтвердите детали с выступающей поверхностью по сравнению с плоской поверхностью, диаметр окружности болта, количество болтов и размер болта — они определяют поведение прокладки при сжатии и то, как клапан будет распределять нагрузку на фланцы. На практике измерьте стык фланца и его толщину, если это возможно; несоответствие толщины может создать изгибающие моменты на корпусе клапана и ускорить выход прокладки из строя. Мы всегда советуем клиентам предоставить чертеж или фотографию фланца — этот небольшой шаг экономит время на месте.

Выбор прокладок и схемы затяжки для надежного уплотнения

Материал прокладки следует выбирать с учетом химической совместимости, температуры и отделки фланца. Для пара и высокотемпературных жидкостей обычно используются прокладки из сжатого графита или спирально-навитые прокладки; для воды и нейтральных жидкостей предпочтительными могут быть ПТФЭ или наполненный ПТФЭ. Не менее важна схема затяжки болтов: используйте звездообразную или крестообразную последовательность и поэтапный крутящий момент (например, 30%, 60%, 100%) для достижения равномерного сжатия. Недостаточная затяжка приводит к утечкам; чрезмерное затягивание может привести к выдавливанию или сжатию прокладки за пределы предела ее упругости. Если клапаны будут часто сниматься, рассмотрите возможность использования немного меньшего крутящего момента в сочетании с прокладкой, рассчитанной на более высокое сопротивление релаксации. Мы разрабатываем наши клапаны и рекомендуем определенные диапазоны крутящих моментов для каждого комплекта фланцев, чтобы упростить ввод в эксплуатацию.

Выбор фланцевых электромагнитных клапанов: Cv, перепад давления и особенности пилота

Правильный выбор размера требует расчета требуемого Cv на основе желаемого расхода при перепаде рабочего давления. Для пилотного управления фланцевые электромагнитные клапаны Помните, что для работы пилотной ступени клапана необходим достаточный перепад; установка пилотного клапана с минимальным значением ΔP может привести к вялой работе или невозможности переключения передач. Когда пространство или ΔP ограничено, фланцевый клапан прямого действия может быть лучше, несмотря на то, что максимальный Cv обычно ниже. Всегда проверяйте, как вязкость и температура меняют плотность жидкости — они меняют гидравлические расчеты. Если вы отправите нам рабочую точку (расход, давление на входе, давление на выходе, температуру), мы можем помочь подтвердить Cv и предложить, какой блок с пилотным или прямым управлением лучше всего подходит.

Управление электрической катушкой: рабочий цикл, пусковые и температурные ограничения

Электромагнитная катушка является наиболее чувствительной к температуре и режиму работы частью. Катушки, работающие в непрерывном режиме (100% ПВ), могут находиться под напряжением неограниченное время в пределах номинальных условий окружающей среды и корпуса; катушки, работающие в повторно-кратковременном режиме, требуют интервалов охлаждения. Обратите внимание на пусковой ток, когда несколько клапанов находятся под напряжением одновременно: бросок катушки может привести к срабатыванию местных выключателей, даже если установившийся ток низкий. Используйте защиту от пониженного напряжения, правильные предохранители и, если позволяет место, схемы плавного пуска для больших групп клапанов. Повышение температуры теплообменника также необходимо учитывать, если окружающая среда превышает стандартные значения; Если клапан расположен внутри корпуса с плохой вентиляцией, выберите более высокий класс изоляции или принудительное охлаждение. Мы включаем рекомендации по режиму работы катушки в наши технические характеристики, поскольку правильный выбор катушки значительно продлевает срок ее службы.

Ориентация при монтаже, поддержка и снижение вибрации для длительного срока службы

Фланцевые электромагнитные клапаны зачастую надежны, но неправильный монтаж сокращает срок их службы. Поддерживайте трубопровод так, чтобы корпус клапана не воспринимал вес трубы или осевые нагрузки — используйте башмаки или кронштейны для труб. Расположите клапан так, чтобы все внутренние дренажи или вентиляционные отверстия работали под действием силы тяжести; В пилотных линиях следует избегать сифонов и ловушек. В средах с высокой вибрацией (блоки компрессоров, насосные отделения) используйте антивибрационные опоры или гибкие соединители для защиты внутренних пилотных трубок и электрических соединений. По возможности избегайте установки привода непосредственно под толстым трубопроводом; Повторяющиеся циклы нагрузки на фланцевые крепления могут ослабить соединения. Мы проектируем наши фланцевые корпуса со специальными точками подъема и опоры, чтобы сделать правильную установку интуитивно понятной.

Интеграция интеллектуальных клапанов: датчики, обратная связь и стратегии коммуникации

Современные фланцевые электромагнитные клапаны могут быть не просто двухпозиционными устройствами — они могут быть узлами управления. Типичные полезные датчики включают в себя мониторинг тока катушки (обнаруживает замыкание/обрыв катушек и застревание плунжера), датчики дифференциального давления (для обнаружения засорения или утечки через седло), а также датчики положения или герконовые переключатели для подтверждения состояния клапана. Для систем с большим количеством клапанов связь по шине (Modbus, CANopen, ProfiNet) снижает сложность проводки и обеспечивает централизованное протоколирование диагностики. Варианты проектирования: используйте локальную периферийную логику для критически важной для безопасности последовательности и отправляйте диагностические телеметрические данные вверх по течению для профилактического обслуживания. При интеграции обеспечьте заземление и разделение кабелей связи, чтобы избежать электромагнитных помех от переключения катушек. Мы встраиваем в наши интеллектуальные клапаны готовые к использованию порты и стандартные средства связи, чтобы вы могли добавить мониторинг состояния без переделки трубопроводов.

Интервалы технического обслуживания, распространенные виды неисправностей и быстрые проверки на месте

Типичные интервалы технического обслуживания зависят от чистоты жидкости, частоты циклов и окружающей среды: пневматические системы с большим циклом могут нуждаться в проверке ежемесячно, тогда как системы с чистой водой часто можно проверять ежеквартально. Распространенные виды отказа: перегорание катушки (перенапряжение или плохое охлаждение), засорение пилотной линии (мусором или накипью), износ седла, вызывающий утечку, и выход из строя фланцевой прокладки. Быстрые проверки на месте включают: измерение сопротивления катушки постоянного или переменного тока для обнаружения закороченных витков; подтверждение напряжения катушки под нагрузкой; продувка пилотных линий для проверки наличия препятствий; и проведение испытания на утечку через седло при пониженном давлении. Ведите простой журнал количества циклов и случаев ненормального срабатывания — изменения времени отклика часто предшествуют механическим поломкам.

Выбор материала и коррозионная стойкость для суровых условий эксплуатации

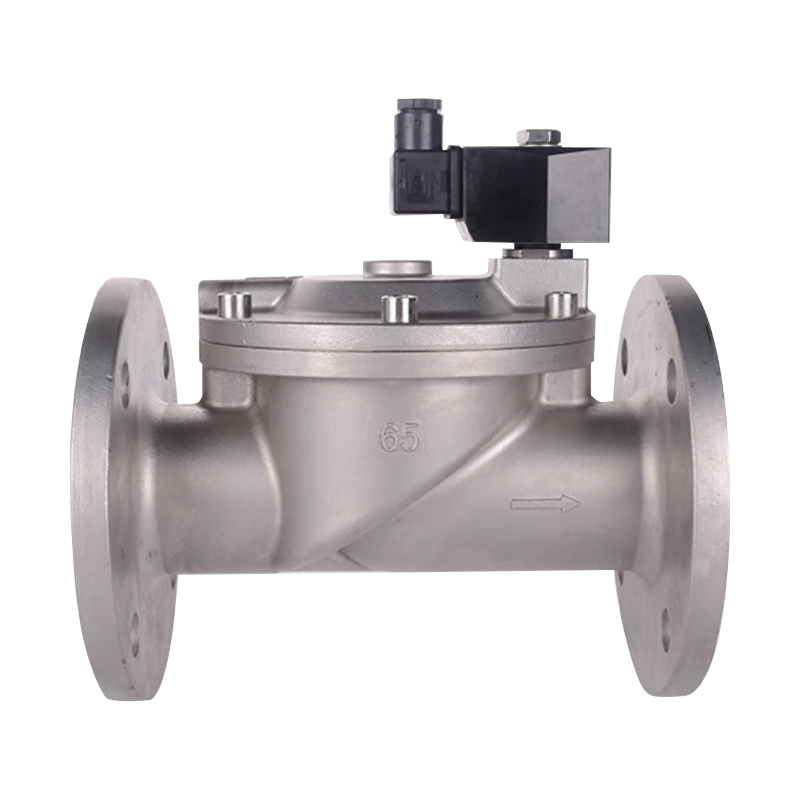

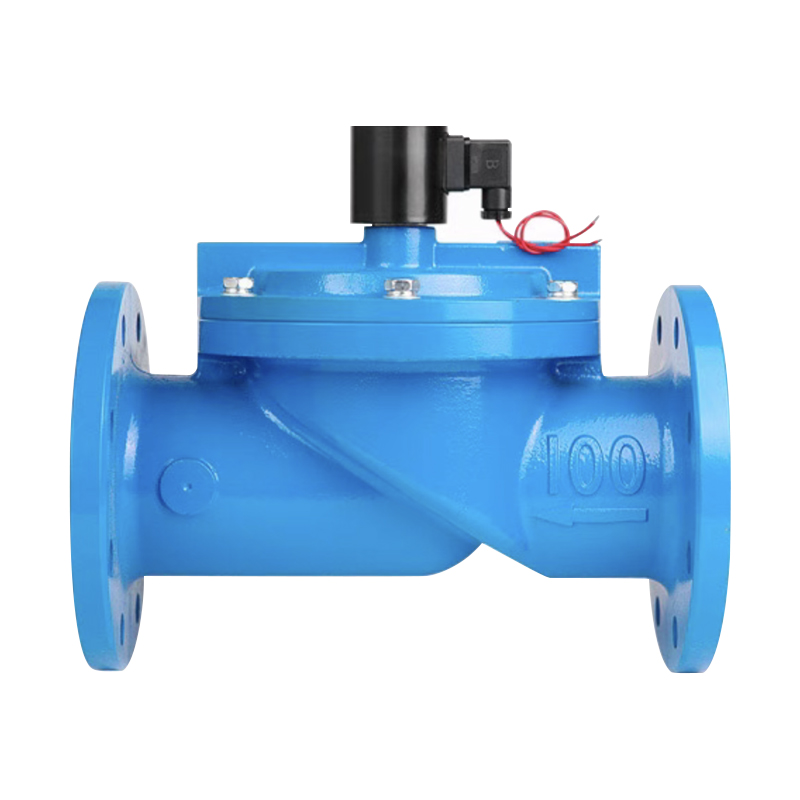

Материалы корпуса клапана и внутренней отделки должны соответствовать химическому составу жидкости и условиям окружающей среды. Нержавеющие стали (304, 316) обычно устойчивы к коррозии; Дуплексная нержавеющая сталь обеспечивает более высокую прочность и устойчивость к хлоридам морской воды. Для очень агрессивных сред рассмотрите возможность применения экзотических сплавов или футеровок; однако это увеличивает стоимость и может усложнить прокладку фланцев. Внешняя защита от коррозии (краски, порошковые покрытия или металлические покрытия) в сочетании с защитными анодами на близлежащих конструкциях снижает коррозию окружающей среды. В случае сомнений укажите материал и допуск на коррозию в спецификации на закупку. Мы часто предоставляем индивидуальные варианты материалов, чтобы жизненный цикл клапана соответствовал вашим технологическим ожиданиям.

Таблица устранения неисправностей: симптомы, вероятные причины и немедленные действия

Контрольный список ввода в эксплуатацию фланцевых электромагнитных клапанов

• Перед установкой болтов убедитесь, что стандарт фланца, тип прокладки и класс болтов соответствуют техническим характеристикам.
• Выполните сухую электрическую проверку: сопротивление катушки, полярность и проверку управляющего сигнала.
• Проверьте пилотные линии на чистоту и ориентацию; подайте давление в пилотный контур и подтвердите правильное срабатывание при ожидаемом ΔP.
• Выполните контролируемое функциональное испытание при рабочем давлении и запишите время срабатывания, а также любые вибрации или задержки движения.
• Запишите базовые измерения тока катушки и утечки для будущей диагностики.

Заключительные практические замечания по запасным частям и планированию жизненного цикла.

Держите небольшой набор обычных запасных частей (катушки, прокладки, пилотные фильтры и комплект запасного сиденья), подходящих для наиболее важных фланцевые электромагнитные клапаны на заводе. Отслеживайте циклы срабатывания и планируйте упреждающую замену седла до того, как произойдет утечка — стоимость незапланированного отключения обычно превосходит затраты на запасные части. Если вы хотите, мы можем подготовить комплект запасных частей и упрощенный план жизненного цикла с учетом вашей партии клапанов; мы создали наши комплекты для вторичного рынка именно для этого случая использования.
